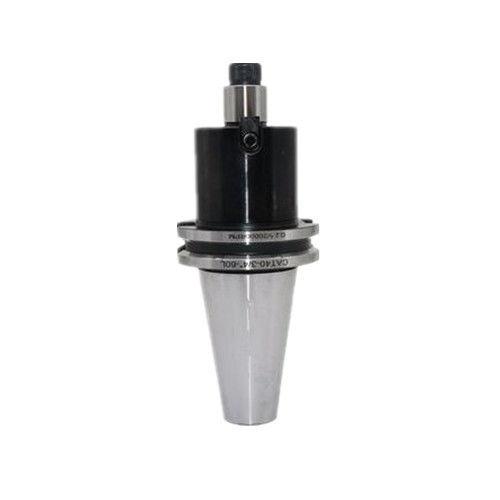

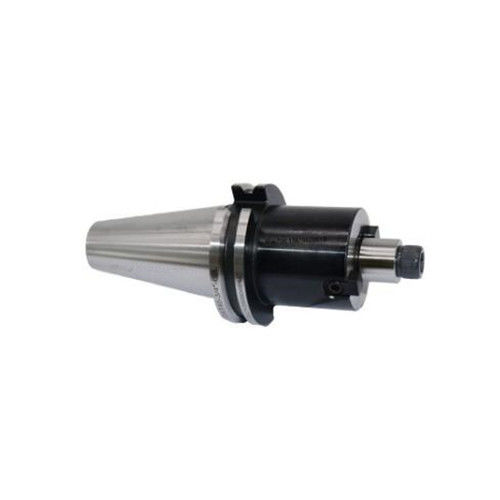

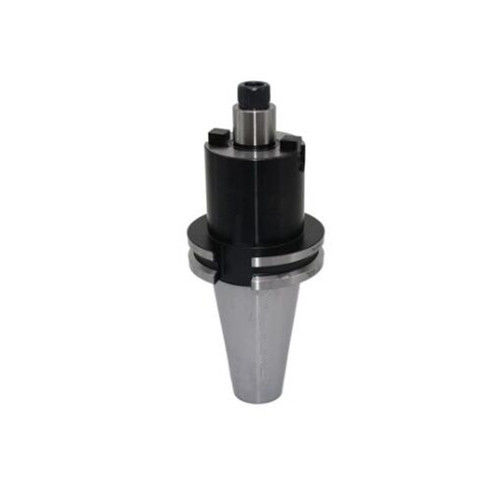

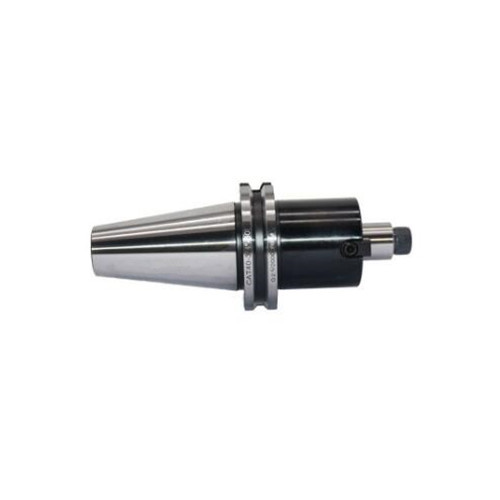

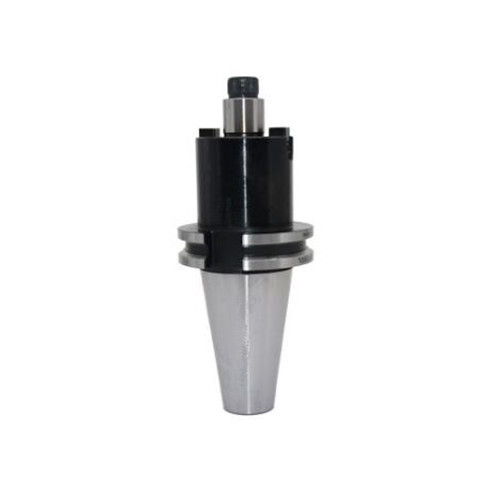

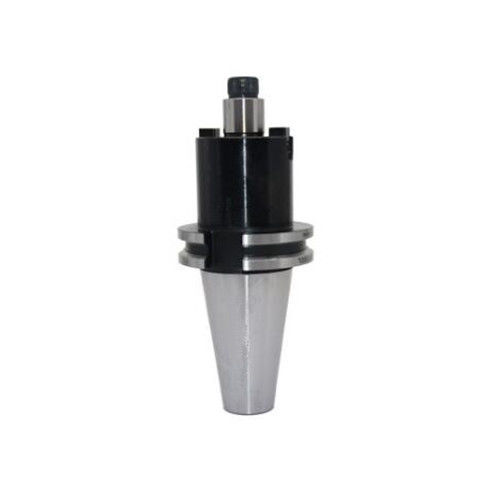

20CrMnTi moulin à face Arbor CATE porte-outil Flange et coupeuse de fraisage à face conique

Porteur d'outil CATEE. Arbre de fraiseur à face.

Le porte-outils est utilisé dans les machines de fraisage pour les opérations de fraisage.Il est conçu pour maintenir en place une fraiseuse à face pendant l'usinage.

La désignation CATEE désigne le type d'aiguille utilisée dans le support d'outil.qui sont couramment utilisés sur les fraiseuses CNC.

Le support de fraisage de face Arbor CATEE est généralement constitué d'une tige cylindrique avec un cône CATEE à une extrémité et une bride à l'autre.La bride a des trous ou des fentes pour le montage de la fraiseuse à face, qui est généralement fixé avec des vis ou des pinces.

Lorsque le support de fraisage de face de la fraiseuse Arbor CATEE est inséré dans la broche de la fraiseuse, le cône CATEE assure une connexion sûre et précise,s'assurer que la fraiseuse de face reste correctement alignée pendant l'usinageCela permet des opérations de fraisage de face précises et efficaces, qui impliquent l'enlèvement du matériau de la face d'une pièce pour créer une surface plane.

Dans l'ensemble, le support de fraisage de face Arbor CATEE est un outil essentiel pour les opérations de fraisage de face,fournissant une connexion fiable et rigide entre la fraiseuse et la fraiseuse à face.

Chaque coupeuse à face FMA/FMB est équipée de vis et de boutons pour l'assemblage des coupeuses à face.Porteur d'outil utilisé pour serrer le coupeur avec la rainure d'entraînement radiale, tels que la fraiseuse à face, la fraiseuse à disque vertical, le fraiseur à extrémité de type ensemble, l'usinage à grande vitesse et de haute précision.

Porteur d'outil:
1La précision conique de la tige 7:24 ≤ AT3 et certaines tailles standard sont toutes testées sur l'outil d'inspection standard fabriqué en Allemagne.
2Le cône intérieur est testé avec un instrument de mesure pneumatique standard et le rapport de surface de contact de l'extrémité principale est supérieur à 90%.
3Le corps de la tige saute ≤ 0.002.
5.CATEE Porteur de fraisage de face la poignée convient à l'usinage de précision à moyenne vitesse
6. Balance dynamique: G6.3 12000/18000RPM G2.5 15000/25000RPM peut être fabriqué selon la demande. Il peut également être personnalisé selon les exigences du client.
7Chaque fraiseuse à face FMA/FMB est équipée de vis et de boutons pour l'assemblage des fraiseuses à face.
8.si vous avez une tailleuse de fraisage à plan de production - type étendu, vous pouvez demander.
9.CATEE Matériau du support de fraisage de face: 20CrMnTi.
10.CATEE Dureté du support de fraisage de face: HRC54 ° -60 °
11.CATEE Porteur de fraisage de face Profondeur de carburation: > 0.8.

Le support de fraisage de face CATEE Les exigences relatives à la barre de coupe sont les suivantes:
Pour être serré plus étroitement, meilleure rigidité, petite précision de déviation de l'outil d'usinage, dans ce cas peut l'efficacité du potentiel de jeu!
Le coupeur vérifie l'exactitude des points nécessitant une attention particulière:
1, la précision de la précision et de la fiabilité de l'échelle, l'unité de mesure d'au moins 0,002 mm.
2, la barre d'essai principale selon la norme internationale
3, la précision du moule en acier au tungstène est qualifiée.
4, la barre de coupe à l'avant, nettoyer soigneusement toutes les pièces, telles que l'écrou de collet, etc. Et en même temps, doit prêter attention à la propreté de la broche de la machine.
5Pour éviter que la précision de serrage causée par une déformation inappropriée, il est nécessaire de respecter toutes sortes de description du dispositif de la tige d'outil.
6, si la mesure est déviée de 180 degrés, la cause peut être laLa tête ou la broche mécanique, la précision de l'aiguille, etc.
