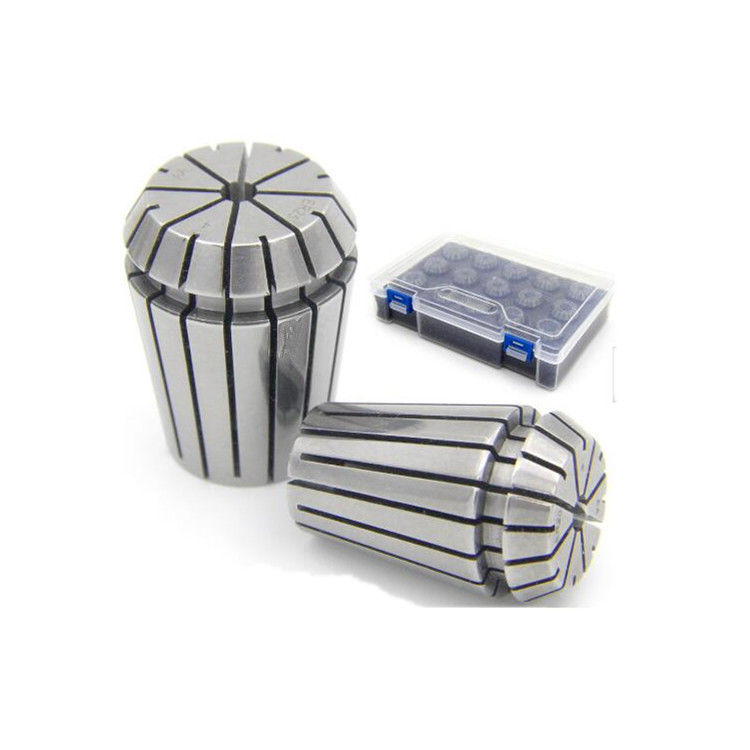

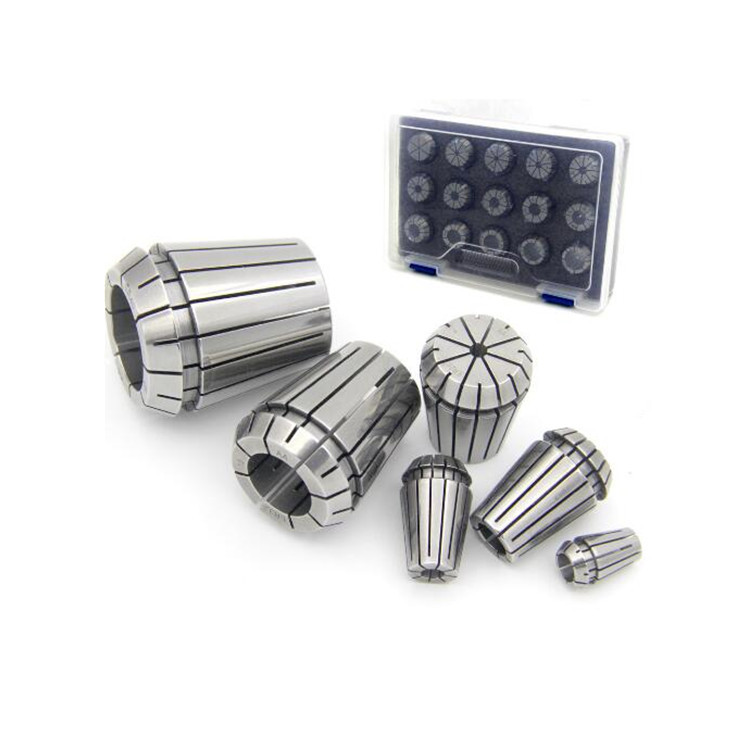

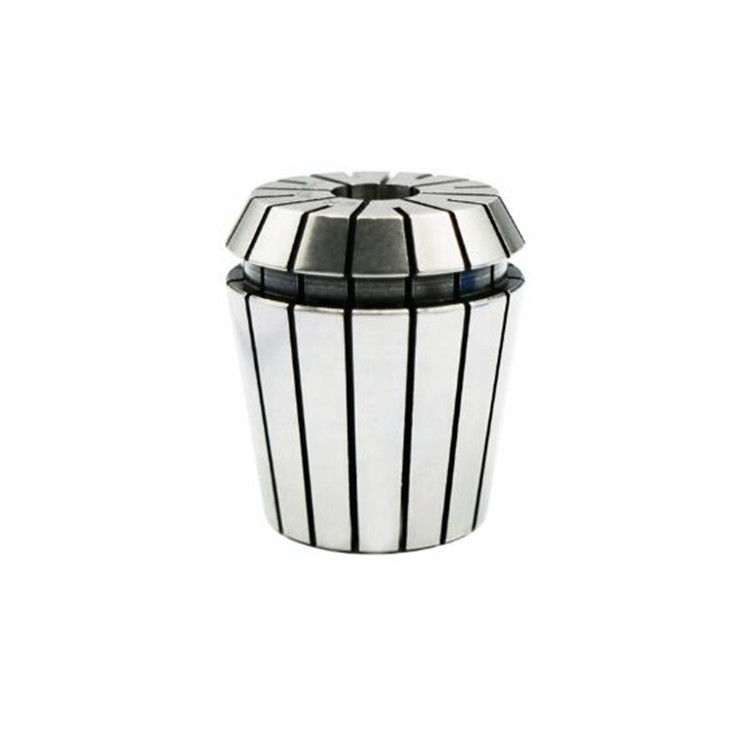

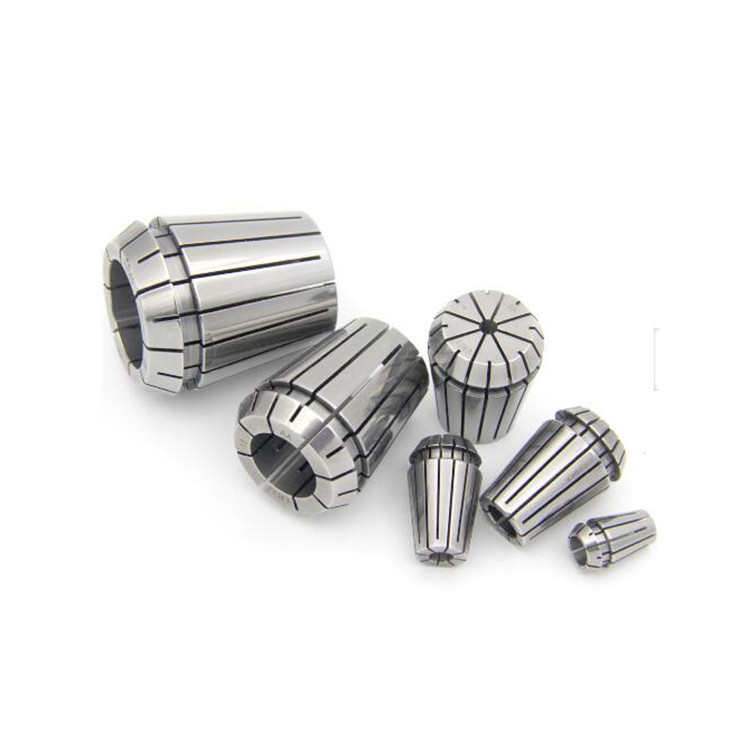

Ensemble de collets ER de haute précision (ER8-ER50) avec une précision de 0,008 mm
DIN6499 Er20 Collet (2-13 mm), ER colletLe jeu de Chuck, le standard.Collier de secoursest l'outil de serrage le plus utilisé au monde.Fabriqué en acier allié à ressorts et entièrement trempé, leCollets de secourssont idéales pour de nombreuses appliCATEEions d'usinage, y compris le forage, le fraisage, la reprise, le tapage et le meulage.
Réglage de l'écouteur de collier de secours de haute précision
1Les collets de précision sont utilisés pour une variété de traitements, y compris le forage, le fraisage, le tapage et le broyage.
2- Matériau du collet de ressort: 65Mn. norme: DIN6499B
3.ER Dureté du collet: HRC 44 à 48.
4Le collet de taille: ER8.11,16,20,25,32,40,50.
5.BT-ER outils de collage, boutons de traction, clés/ouvre-boucle disponibles
Montage du collet
Insérer la rainure du collet dans l'anneau excentrique de l'écrou de serrage à la marque sur le fond de l'écrou.Noix de vis avec collet sur support d'outilNous vous recommandons de serrer l'écrou avec une clé à couple.
Démontage du collet d'urgence
Après que l'écrou est dévisé du porte-outils,appuyez sur la face du collet ER tout en poussant simultanément latéralement sur le dos du collet opposé à la marque jusqu'à ce qu'il se détache de l' écrous de serrage.
Réservé aux urgences:
| R8 |
9 PCS |
1 à 5 mm (1),1.5,2,2.5,3,3.5,4,4.5,5 mm) |
| Résistance à la corrosion |
5 pièces |
3 à 7 mm;4;5;6;7mm) si 7PCS,inclut 1 et 2mm |
| ER16 |
8 PCS |
3 à 10 mm;4;5;6;7;8;9; 10 mm) |
| ER20 |
6PCS |
3 à 13 mm;4;6;8;10; 13 mm) |
| 11PCS |
3 à 13 mm;4;5;6;7;8;9;10;11;12; 13 mm) |
| ER25 |
7PCS |
4 à 16 mm;6;8;10;12;14; 16 mm) |
| 15 pièces |
2 à 16 mm;3;4;5;6;7;8;9;10;11;12;13;14;15; 16 mm) |
| Résultats |
6PCS |
6 à 20 mm;8;10;12;16; 20 mm) |
| 11PCS |
4 à 20 mm;5;6;8;10;12;13;15;16;18; 20 mm) |
| 18 PCS |
3 à 20 mm;4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19; 20 mm) |
| ER40 |
7PCS |
6 à 25 mm;8;10;12;16;20; 25 mm) |
| 15 pièces |
4 à 26 mm;5;6;8;10;12;13;15;16;18;20;21;23;25; 26 mm) |
| 23 PCS |
4 à 26 mm;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;25; 26 mm) |
| Le montant de l'aide |
12 pièces |
10 à 34 mm ((10,12,14,16,18,20,22,24,26,28,30,32, 34 mm) |
Le jeu de collets ER est une collection de collets utilisés dans l'usinage et la métallurgie." se référant à la capacité du collet à saisir et à maintenir un outil ou une pièce en toute sécuritéLes collets d'un ensemble de collets ER sont conçus avec une forme conique qui leur permet de se comprimer et de s'étendre pour contenir des outils ou des pièces de différentes tailles.
Les ensembles de collets ER comprennent généralement une gamme de tailles de collets, telles que ER16, ER20, ER32 ou ER40, qui correspondent à différents diamètres maximaux de l'outil ou de la pièce.L'ensemble peut également comporter un rouleau ou un support de collet, qui sert à fixer les colliers dans une machine ou un outil.
Les collets ER sont couramment utilisés dans les opérations de fraisage, de perçage et de tournage, où ils fournissent une prise précise et sûre sur les outils de coupe ou les pièces de travail.Ils sont largement utilisés dans des industries telles que l'automobile, l'aérospatiale et la fabriCATEEion générale.
Lors du choix d'un ensemble de collets ER, il est important de considérer les tailles et les types spécifiques d'outils ou de pièces avec lesquelles vous allez travailler.Veillez à ce que l'ensemble soit compatible avec le collet ou le support de votre machine ou outil..
