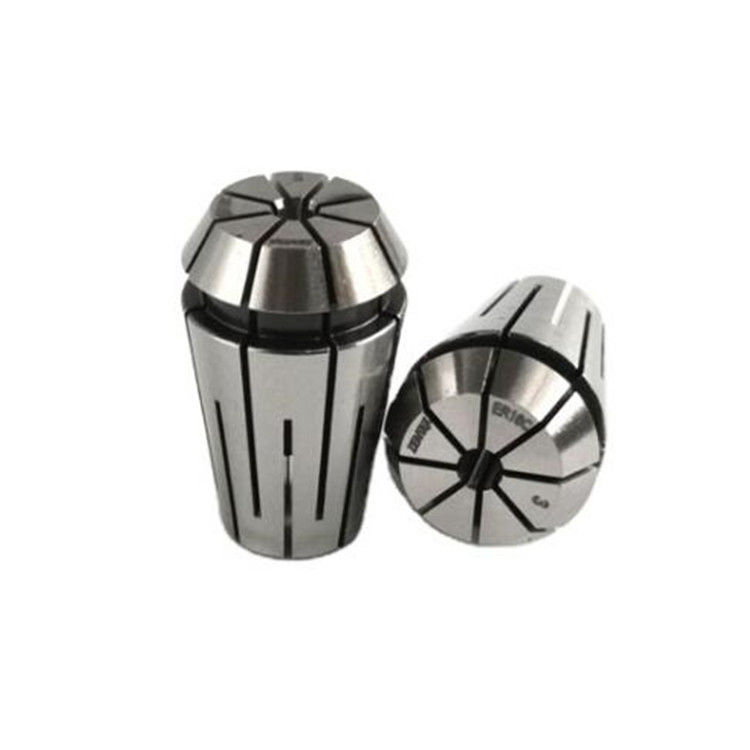

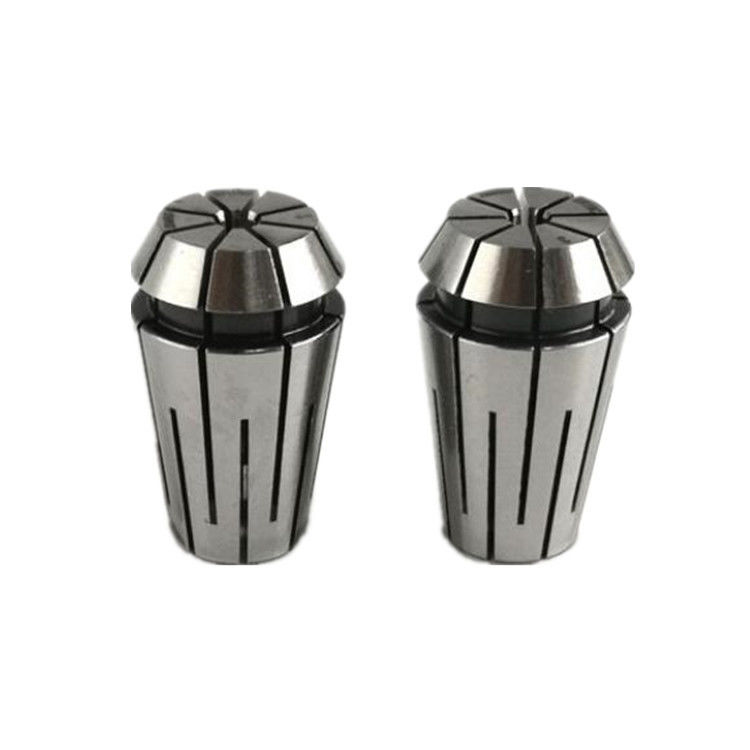

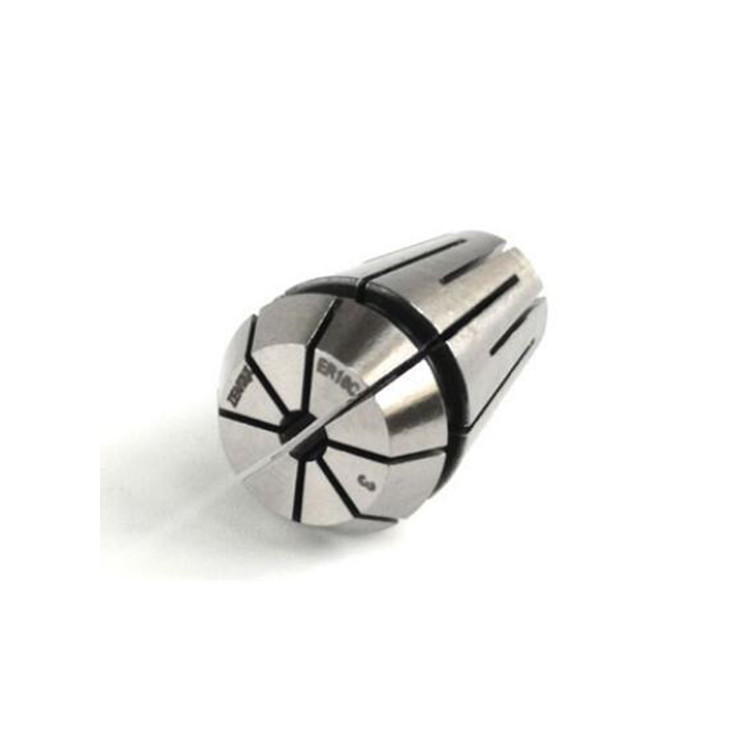

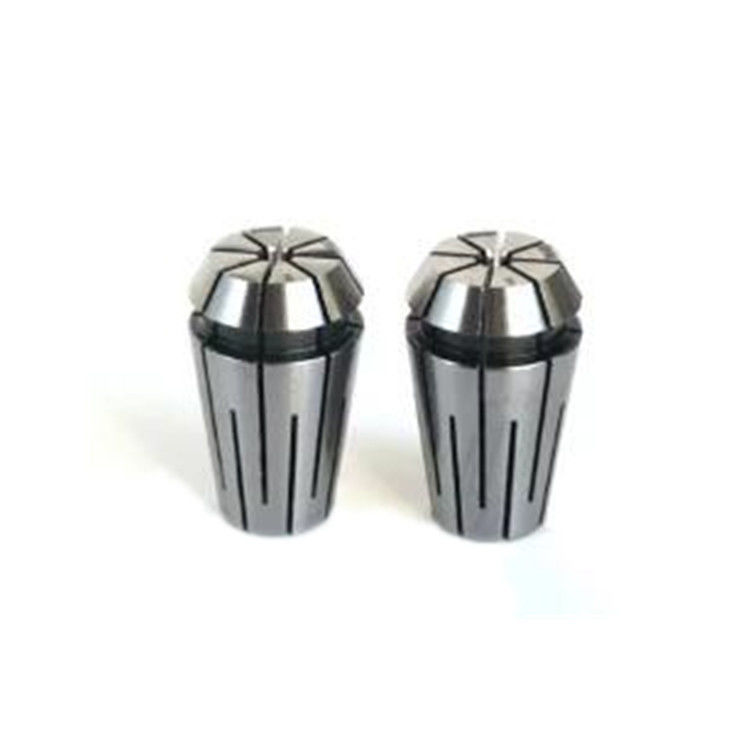

L'eau de refroidissement scellée ER Collet ER16 ER20 pour l'étanchéité des rainures

Collet de liquide de refroidissement à eau scellée ER de haute précision pour le scellement des rainures

Réglage de l'eau de refroidissement à haute précision ER,Réglage de ressort Différences dans l'utilisation des rainures pour atteindre autour de l'étanchéité
O Caractéristique centrale de l'eau s'applique uniquement aux dossiers pour tenir l'outil de trou d'eau, peut résister à la pression d'eau 7Mpa Les trous non standard peuvent être personnalisés.

Introduction au produit

Nom du produit: pinceuse de cartouche de haute précision ER / C
Matériau: SUJ2 importé du Japon, 42CrMo
Dureté du produit: 46-50HRC
Roughness de surface: Ra0.4
Le type de collet: ER11C, ER16C, ER20C, ER25C, ER32C, ER40C, ER50C
Apparence du collet: revêtement léger (anti-corrosion, résistance à l'abrasion, nombre de nettoyage, précision et stabilité, surface lisse, confort, apparence plus belle)
Précision du collet: 0,005 mm, 0,008 mm
Lors de la commande, veuillez indiquer le degré de précision

Installation d'un collet scellé à haute précision
1. Installez la rainure du collet de ressort dans le cercle excentrique de l'écrou, poussez le collet de ressort dans la direction indiquée par la flèche jusqu'à ce que vous entendiez un clic,ce qui signifie que le collet de ressort a été installé en place.
2. Ensuite installer le collet de ressort sur l'axe et assurez-vous que l'outil est installé en place
3. Installez l'écrou sur la poignée et verrouillez-le avec une clé française. (Il est recommandé d'utiliser une clé française de couple pour serrer l'écrou)

démonté
Après avoir vissé l'écrou du porte-outils, retirez le porte-outils,poussez vers l' intérieur de l' avant de la colonne de ressort et appuyez-le vers le bas contre le bas du cercle excentrique en même temps, et pousser le collet de ressort en diagonale jusqu'à ce que le collet de ressort et l' écrous sont démontés

Le collet d'étanchéité ER est un type de collet utilisé dans les opérations d'usinage pour maintenir en place une pièce ou un outil.Il est conçu avec une caractéristique d'étanchéité qui aide à empêcher le liquide de refroidissement ou d'autres fluides d'entrer dans le collet et d'affecter le processus d'usinage.

Le mécanisme d'étanchéité d'un collet d'étanchéité ER se compose généralement de joints en caoutchouc ou en élastomère qui sont intégrés à la conception du collet.Ces joints créent une barrière entre le collet et l'environnement extérieur, empêchant la pénétration de liquides.

Les collets d'étanchéité ER sont couramment utilisés dans des industries telles que l'automobile, l'aérospatiale et la médecine, où l'usinage de précision et le contrôle du liquide de refroidissement sont essentiels.Ils fournissent une solution fiable pour maintenir un environnement d'usinage propre et contrôlé, réduisant le risque de contamination et améliorant la précision et l'efficacité globales de l'usinage.

En plus de la fonction d'étanchéité, les colliers d'étanchéité ER offrent également les avantages d'une force d'adhérence élevée, d'une capacité de changement rapide d'outil et de compatibilité avec une large gamme de tailles d'outil.Ils sont disponibles en différentes tailles et configurations pour répondre aux différentes exigences d'usinage.
