Le collet de fermeture à l'échappement pour l'usinage à commande numérique

Fermeture à l'étanchéité par refroidissement pour les opérations d'usinage et de fraisage par CNC

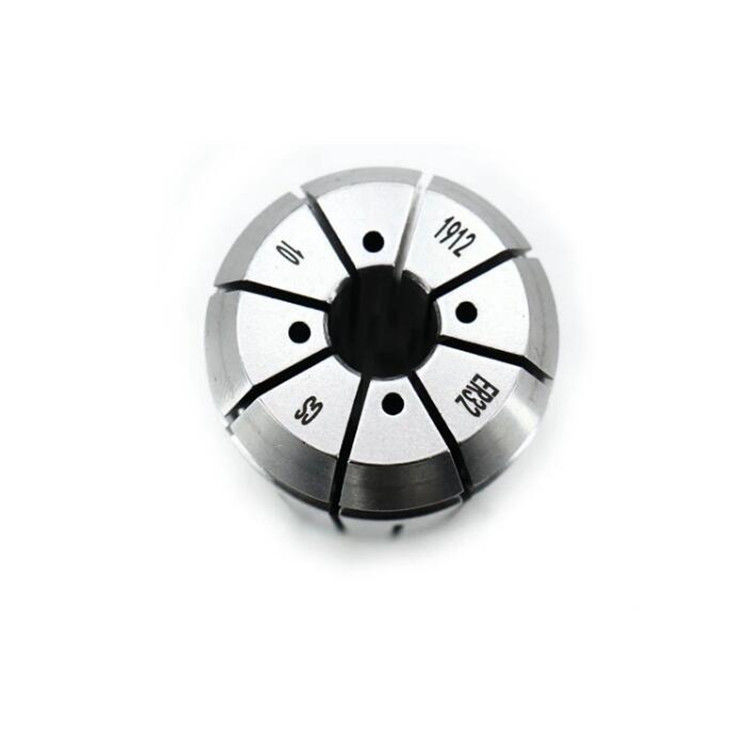

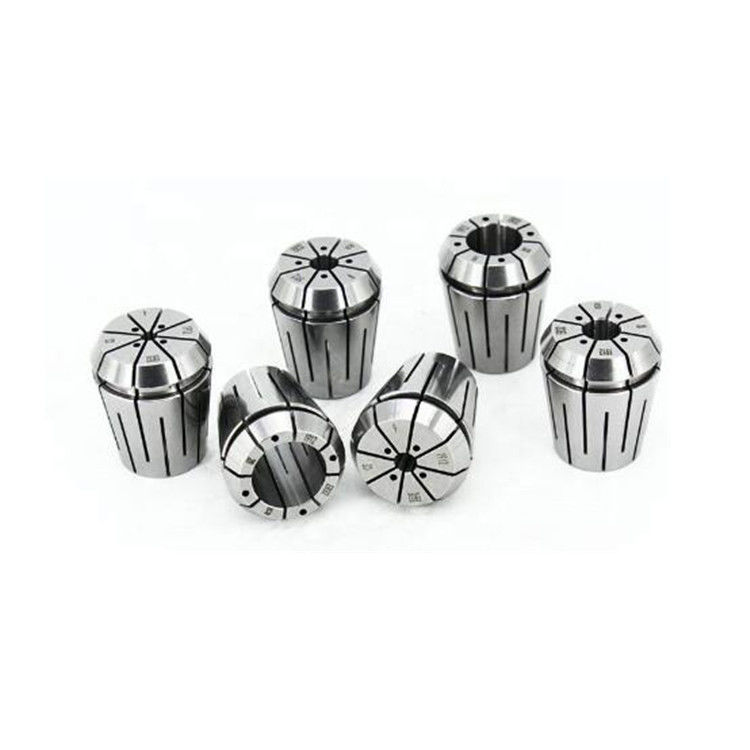

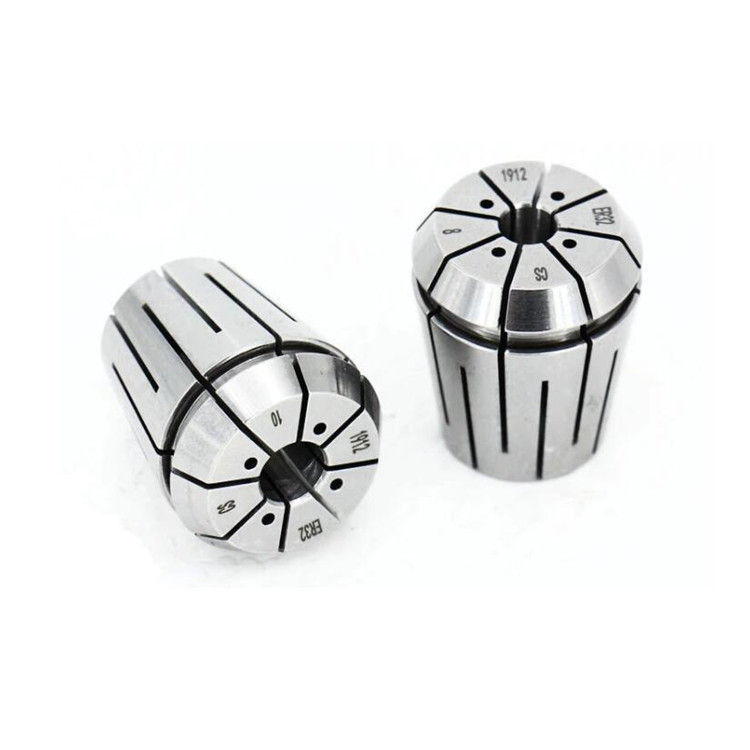

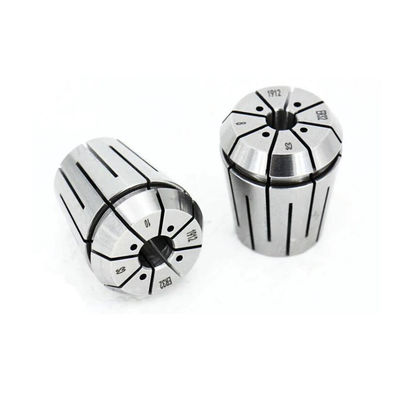

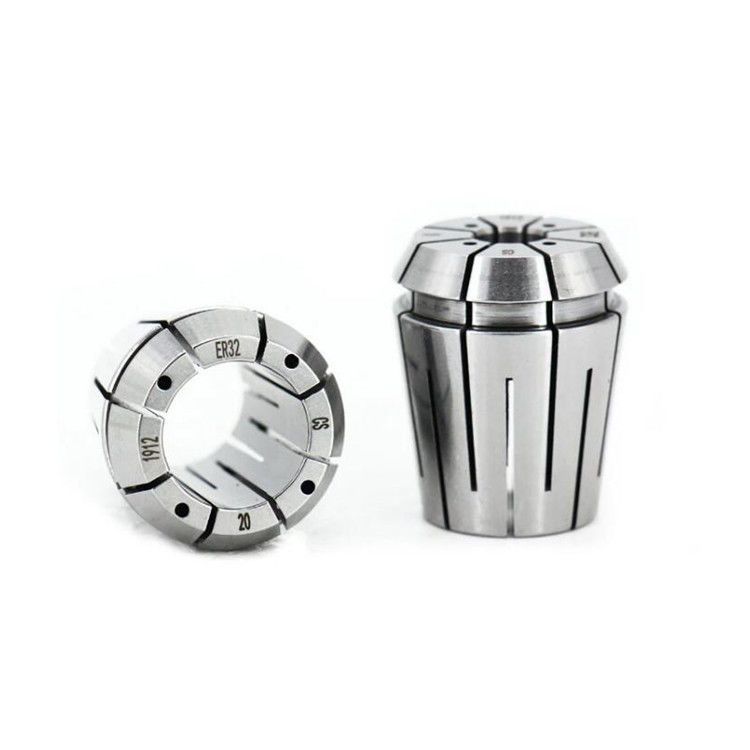

ER32 10mm collet scellé est un type de collet utilisé dans les opérations d'usinage et de fraisage.Le "ER32" fait référence à la série de colletsL'aspect "scellé" indique que le collet a un joint protecteur pour empêcher l'entrée de contaminants tels que la saleté, la poussière,ou liquide de refroidissement dans le colletDans l'ensemble, le collet étanche de 10 mm ER32 est un outil fiable et précis pour maintenir les outils ou pièces de 10 mm de diamètre en place pendant les opérations d'usinage..

ER32 10 mm fermeture de collier,ER Collet Conception unique est fermé mécaniquement en raison des fentes arrière terminant avant la rainure annulaire,bloquant complètement le flux de liquide de refroidissement vers l'avant du collet.ER Collet Lors de l'utilisation d'outils de coupe par refroidissement, ces collets assurent un débit de liquide de refroidissement de 100% à la pointe de l'outil de coupe.machine à foudre, et autres traitements.

Le COLLET de scellement du refroidisseur
1.ER32 10 mm coulée ferméeMatériau: 65MN
2Dureté du collet scellé ER: 46-50 HRC;
3.SPRING ER Collet type: ER32 10 mm
4.ER précision du collet scellé: 0,008 mm
5. Collet de ressort L'utilisation de différences de rainures, pour atteindre l'eau environnante, seulement le centre de la fonction d'eau;
6 peut résister à une pression d'eau de 7Mpa;
7. Din6499 Collet trou non standard peut être personnalisé;
8.20 conception de fente pour augmenter le nombre de rainures élastiques, rétrécissement de 0,5 mm, augmentation de la force de serrage pour augmenter l'étanchéité;
9. Collet de précision Fournir deux types d'apparence: décoration légère ou traitement de revêtement;

Fermeture d'étanchéité du liquide de refroidissementest un type de collet utilisé dans les opérations d'usinage pour contenir et sceller le liquide de refroidissement ou le fluide de coupe.Il est conçu pour empêcher que le liquide de refroidissement ou le fluide de coupe ne s'échappe du support d'outil et ne pénètre dans la pièce ou la machine.Cela contribue à améliorer l'efficacité et l'efficience du processus d'usinage en veillant à ce que le liquide de refroidissement soit dirigé vers la zone de coupe où il est le plus nécessaire.Le collet d'étanchéité du liquide de refroidissement ER est couramment utilisé dans le fraisage, de forage et de tournage, et est disponible en différentes tailles pour accueillir différents diamètres d'outil.Je suis désolée.

Installation d'un collet scellé à haute précision
1. Installez la rainure du collet de ressort dans le cercle excentrique de l'écrou, poussez le collet de ressort dans la direction indiquée par la flèche jusqu'à ce que vous entendez un clic,ce qui signifie que le collet de ressort a été installé en place.
2. Ensuite installer le collet de ressort sur l'axe et assurez-vous que l'outil est installé en place
3. Installez l'écrou sur la poignée et verrouillez-le avec une clé française. (Il est recommandé d'utiliser une clé française de couple pour serrer l'écrou)

démonté
Après avoir dévisé l' écrous du support d' outil, retirez ledétenteur d'outil, le pousser vers l'intérieur depuis l'avant du collet de ressort et le pousser vers le bas contre le bas du cercle excentrique en même temps,et pousser le collet de ressort en diagonale jusqu'à ce que le collet de ressort et l' écrous sont démontés
